SOLAR Bloxx

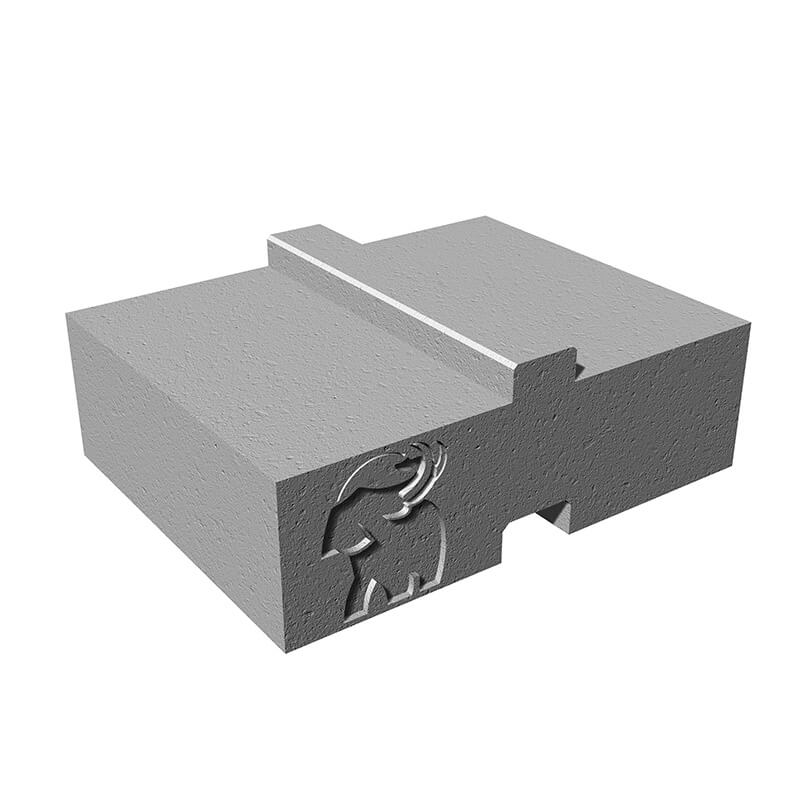

Der SOLAR Bloxx ist ein Betonfertigbauformteil als Ergänzung zum SOLAR Nature Montagesystem für gerahmte Photovoltaikmodule. Mittels des SOLAR Bloxx Systemsteins ist eine Auflastballastierung mittig über den Grundschienen des Montagesystems möglich. Durch die Nut-und-Feder-Verbindung können die Systemsteine dabei lagesicher über der Grundschiene zwischen den Stützen und formschlüssig übereinandergestapelt werden.
Für den Einsatz auf:
- Kies- oder Gründächern mit extensiver Dachbegrünung zusammen mit dem Montagesystem SOLAR Nature,
- Flachdächern mit Bitumenabdichtung bis maximal 5° Dachneigung (entspricht ca. 8 %),
- Flachdächern mit Kunststoffbahnenabdichtung bis maximal 5° Dachneigung (entspricht ca. 8 %)
Betonfertigbauformteil als Ergänzung zum SOLAR Nature Montagesystem
SOLAR Bloxx mittig auf den Grundschienen der Unterkonstruktion SOLAR Nature gemäß Statik und Verlegeplan verlegen.
Bei stapelweisem Aufbau die Systemsteine formschlüssig über die Nut-und-Feder-Verbindung verlegen.
Gefährdungsbeurteilung zum Einsatz des Bauteils erstellen und geeignete Maßnahmen zur Arbeitssicherheit ergreifen, bspw. hinsichtlich Materialtransport, Handling (scharfe Kanten), Fußschutz etc.
Ballastierungsplan und Gestellstatik beachten.
Die SOLAR Bloxx dürfen nur auf Untergrund Kies oder Substrat verlegt werden, nicht direkt auf der Abdichtung.
Nachweis der Standsicherheit des Montagegestells SOLAR Nature und notwendiger Ballastierung mit SOLAR Bloxx Systemsteinen (Gestellstatik) nach DIN EN 1991/NA und DIN EN 1993 objektbezogen durch MW Photovoltaik Engineering GmbH erforderlich.
Der Nachweis ausreichender Traglastreserve mit PV-Anlage und Ballastierung mittels SOLAR Bloxx Systemsteinen (Objektstatik) sowie die Zulässigkeit der Langzeitbelastungen auf Abdichtung und Dämmung sind bauseits zu erbringen.
Wegen der verschiedenartigen Anforderungen an Objekte und unterschiedlichen Arbeitsbedingungen ist immer die projektbezogene Prüfung des Einsatzes des SOLAR Bloxx Systemsteins auf Eignung durch den Verarbeiter notwendig.
| Artikelbezeichnung | SOLAR Bloxx |
|---|
