Details

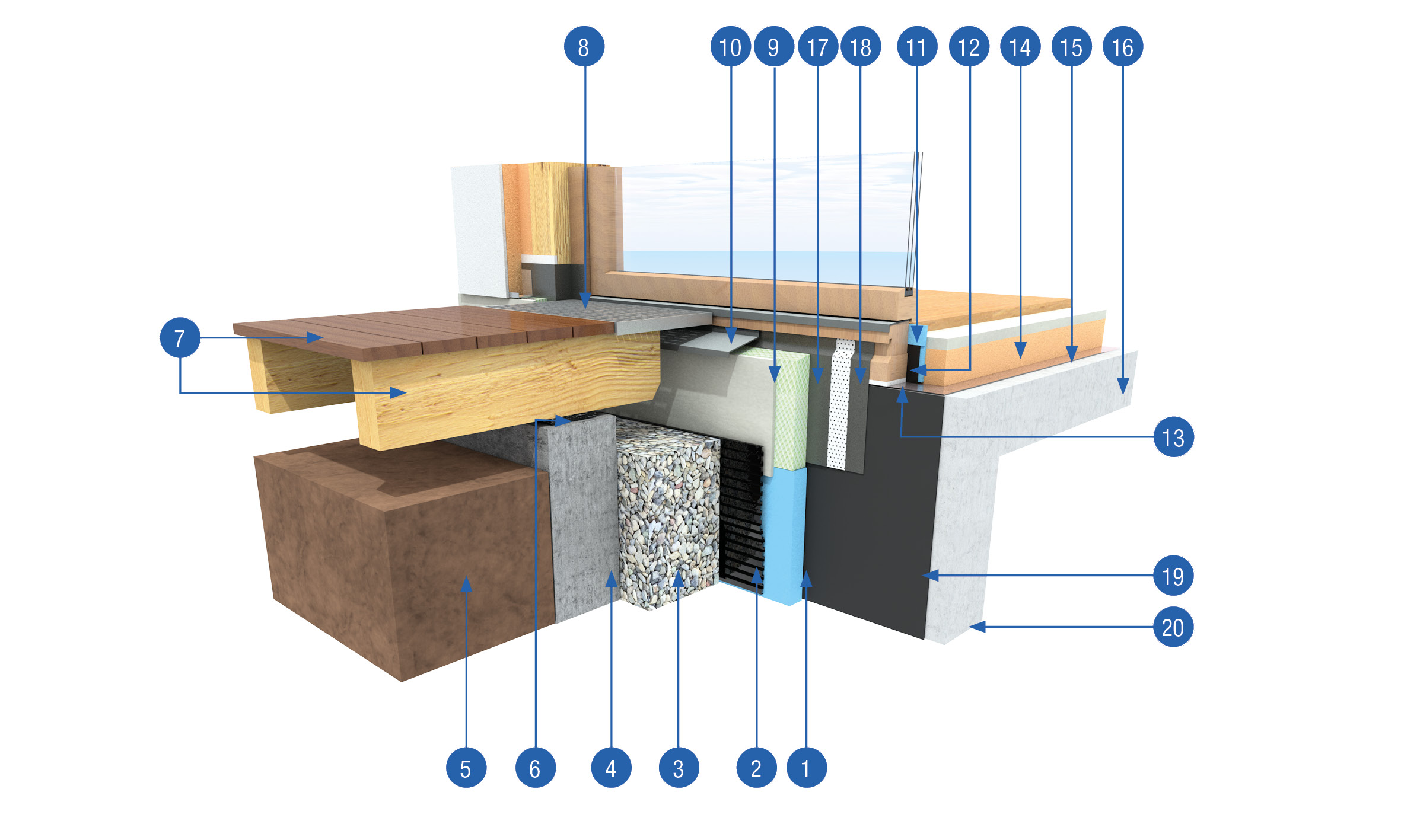

Barrierefreie Terrassentür (Sockel), Anschluss mit Flüssigkunststoff, Holzbelag
Technischer Hinweis:
Die Kompatibilität zwischen vertikaler Bauwerksabdichtung gem. DIN 18533 und der Anschlussabdichtung mit ALSAN Flashing Neo ist sicherzustellen.
Die Herstellervorgaben zur Untergrundvorbereitung sind zu beachten.
1:
Perimeterdämmung
2:
Dränelement gem. DIN 4095
3:
Kies gem. DIN 4095
4-6:
Fundament - Gelände/Erdreich - feuchtebeständiges Auflager
7-9:
Unterkonstruktion/Terrassenbelag/Terrassendielen - Gitterrost - Sockelputz/Sockelabdichtung
10:
Fensterbank abgedichtet gem. DIN 18542
11:
Türschwelle mit barrierefreier Eignung
12-13:
Bodeneinstandsprofil mit Aufdopplung - Quellmörtel
14:
Fußbodenaufbau z.B. mit PAVABOARD
15:
Horizontale Abdichtung der Bodenplatte gem. DIN 18533 z.B. SOPREMA Manfred (bei nichtunterkellerten Gebäude)
16-17:
Bodenplatte/Kellerdecke - Perimeterdämmung
18:
Abdichtung ALSAN Flashing Neo mit ALSAN Fleece 110 P
19:
Abdichtung gem. DIN 18533
20:
Fundament/Kellerwand
Haben Sie Fragen zu den Details?
Nutzen Sie gern unser Kontaktformular.
Hinweis
Die dargestellten Details sind als Skizzen zu verstehen.
Die System-LVs enthalten Texte zu den vorgesehenen Detailausbildungen nebst Varianten.
Die finale Detailausbildung obliegt dem Planer unter Berücksichtigung der allgemein anerkannten Regeln der Technik.
