Details

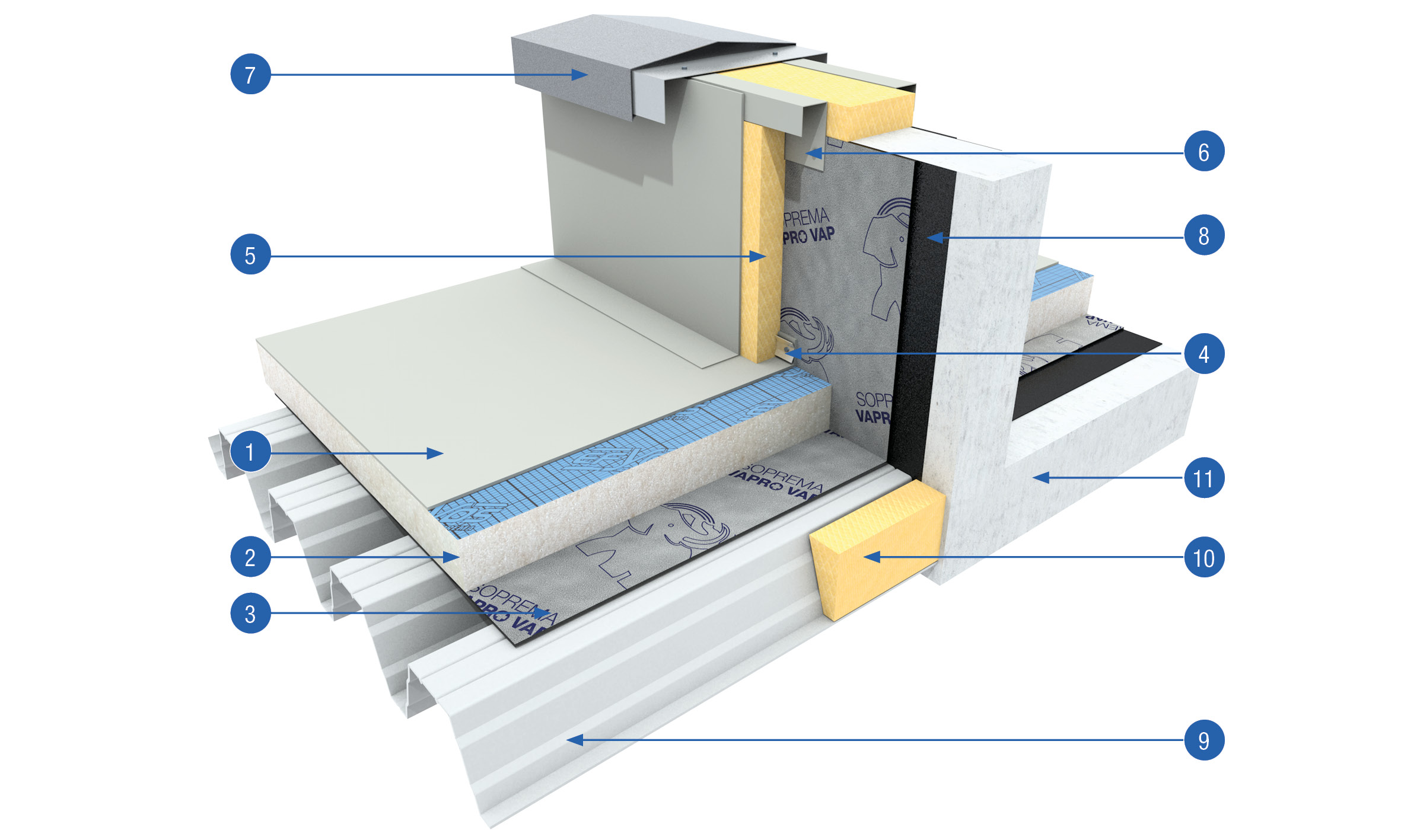

Kunststoffbahn Anschluss Brandwand, PU, Trapezblech bzw. Beton
- Aufbauvorschlag. Die finale Planung und Ausführung ist objektbezogen mit dem verantwortlichen Brandschutzplaner und/oder Brandschutzsachverständigen abzustimmen.
- zu Punkt 5: Die Verwendung von Dämmstoffen mit einer abweichenden Baustoffklasse ist objektbezogen abzuklären.
4:
Lineare Randbefestigung, z.B. Verzinkte Befestigungsschiene
5:
Wärmedämmung, nicht brennbar
6:
FPO Verbundblechwinkel
7:
Metallabdeckung mit Halter
8:
9:
Trapezblech
10:
Sickenfüller für Trapezblech
11:
Beton
Haben Sie Fragen zu den Details?
Nutzen Sie gern unser Kontaktformular.
Hinweis
Die dargestellten Details sind als Skizzen zu verstehen.
Die System-LVs enthalten Texte zu den vorgesehenen Detailausbildungen nebst Varianten.
Die finale Detailausbildung obliegt dem Planer unter Berücksichtigung der allgemein anerkannten Regeln der Technik.
