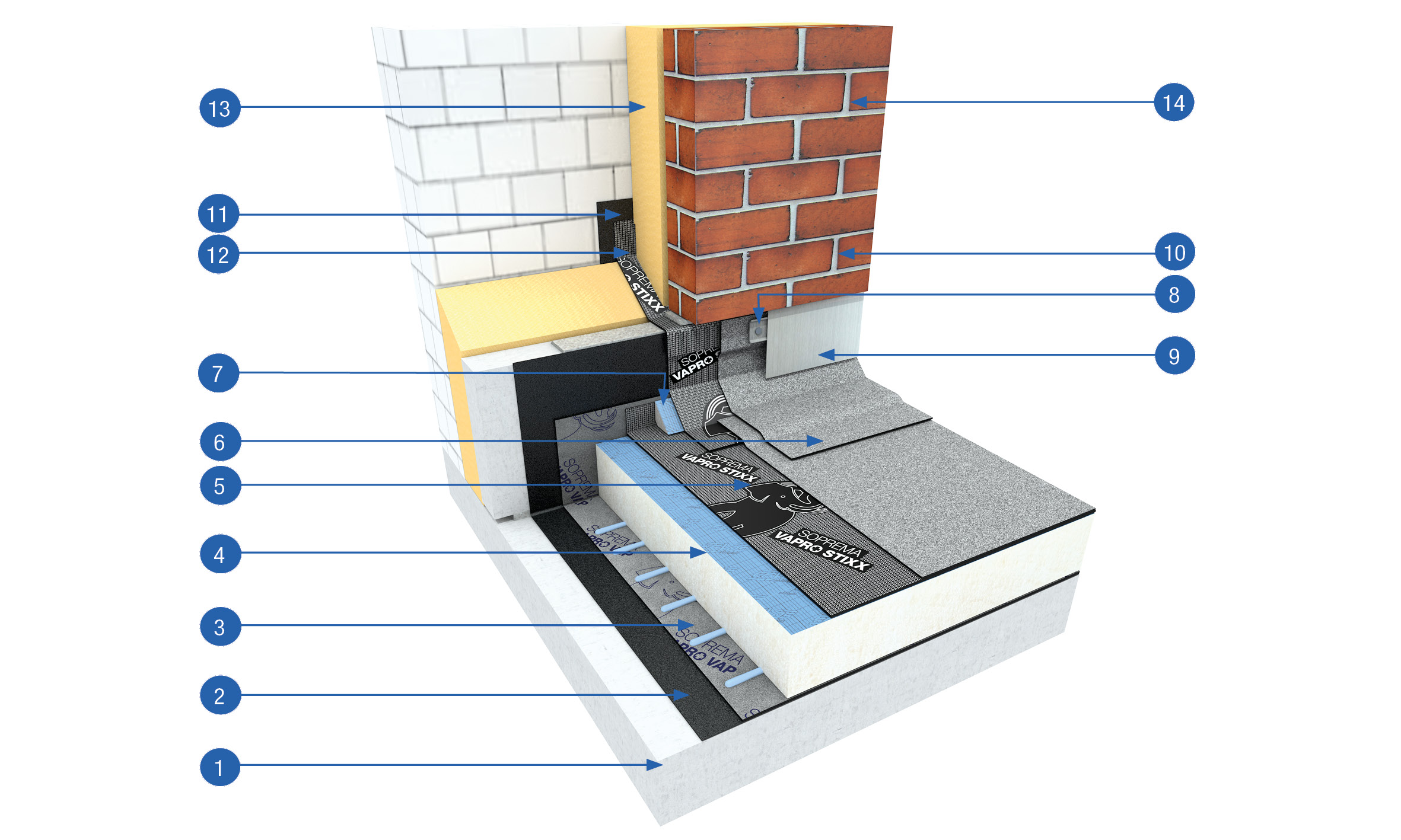

Bitumen Wandanschluss gedämmt, zweischaliges Mauerwerk, K2, Beton
Anschluss an einer Massivwand mit Bitumenbahnen; Warmdachaufbau mit PIR-Dämmung.
Ausführung mit PIR-Keil im Bereich Decke/aufgehende Wand.
1:
Beton/Porenbeton
7:
Keil
8:
Klemmprofil
9:
Schutzblech
10:
Mauerstein mit offener Stoßfuge
11:
12:
Z-Feuchtigkeitssperre
13:
Wärmedämmung Fassade
14:
Vorgesetzte Verblendschale, hinterlüftet
Haben Sie Fragen zu den Details?
Nutzen Sie gern unser Kontaktformular.
Hinweis
Die dargestellten Details sind als Skizzen zu verstehen.
Die System-LVs enthalten Texte zu den vorgesehenen Detailausbildungen nebst Varianten.
Die finale Detailausbildung obliegt dem Planer unter Berücksichtigung der allgemein anerkannten Regeln der Technik.
