Details

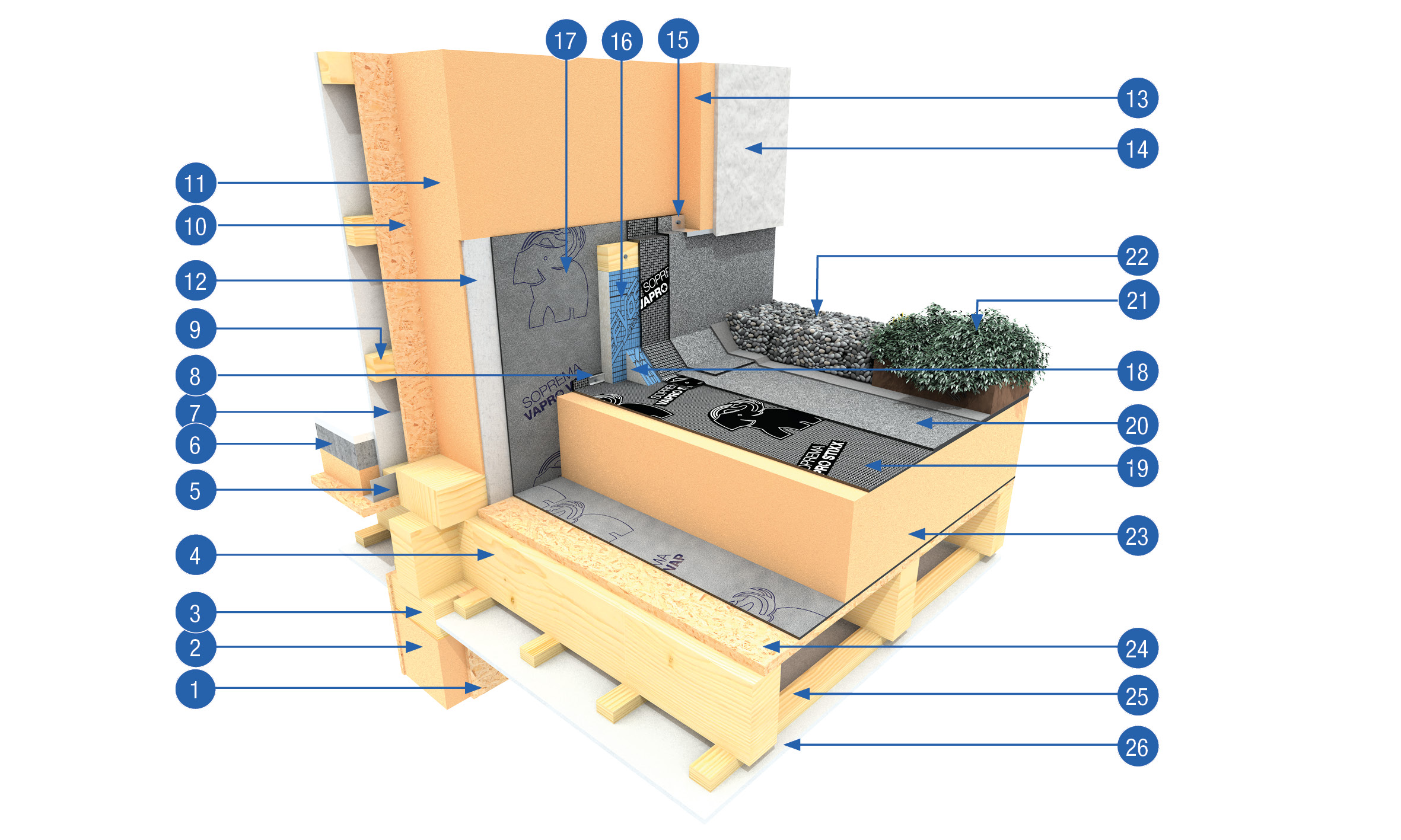

Wandanschluss Flachdach, Holzrahmenbau
1-3:
OSB 15 mm // Holzrahmen mit # 200 mm // Rahmenholz 100 mm x 200 mm
4-6:
Deckenbalken (alternativ: Brettstapeldecke) // Dichtband // Estrichaufbau
7-9:
Gipskarton oder Gipsfaserplatte // Randfixierung // Konstruktionsholz
10-12:
OSB 15 mm // Holzrahmen mit # 200 mm // Aquapanel eingelassen 12,5 mm
13:PAVATEX ISOLAIR 60 mm
14-15:
Außenputzsystem // Z-Profil mit Tropfblech
16:EFYOS Blue smart Gefälledämmsystem 40 mm
17-18:SOPREMA Vapro vap // EFYOS PIR Keil
21-22:
Dachbegrünung mit 50 mm Substrat // Kiesstreifen auf Schutzlage
23:PAVATEX ISOLAIR 220 mm
24-26:
OSB 22 mm // Traglattung // Gipskarton oder Gipsfaserplatte
Haben Sie Fragen zu den Details?
Nutzen Sie gern unser Kontaktformular.
Hinweis
Die dargestellten Details sind als Skizzen zu verstehen.
Die System-LVs enthalten Texte zu den vorgesehenen Detailausbildungen nebst Varianten.
Die finale Detailausbildung obliegt dem Planer unter Berücksichtigung der allgemein anerkannten Regeln der Technik.
