Details

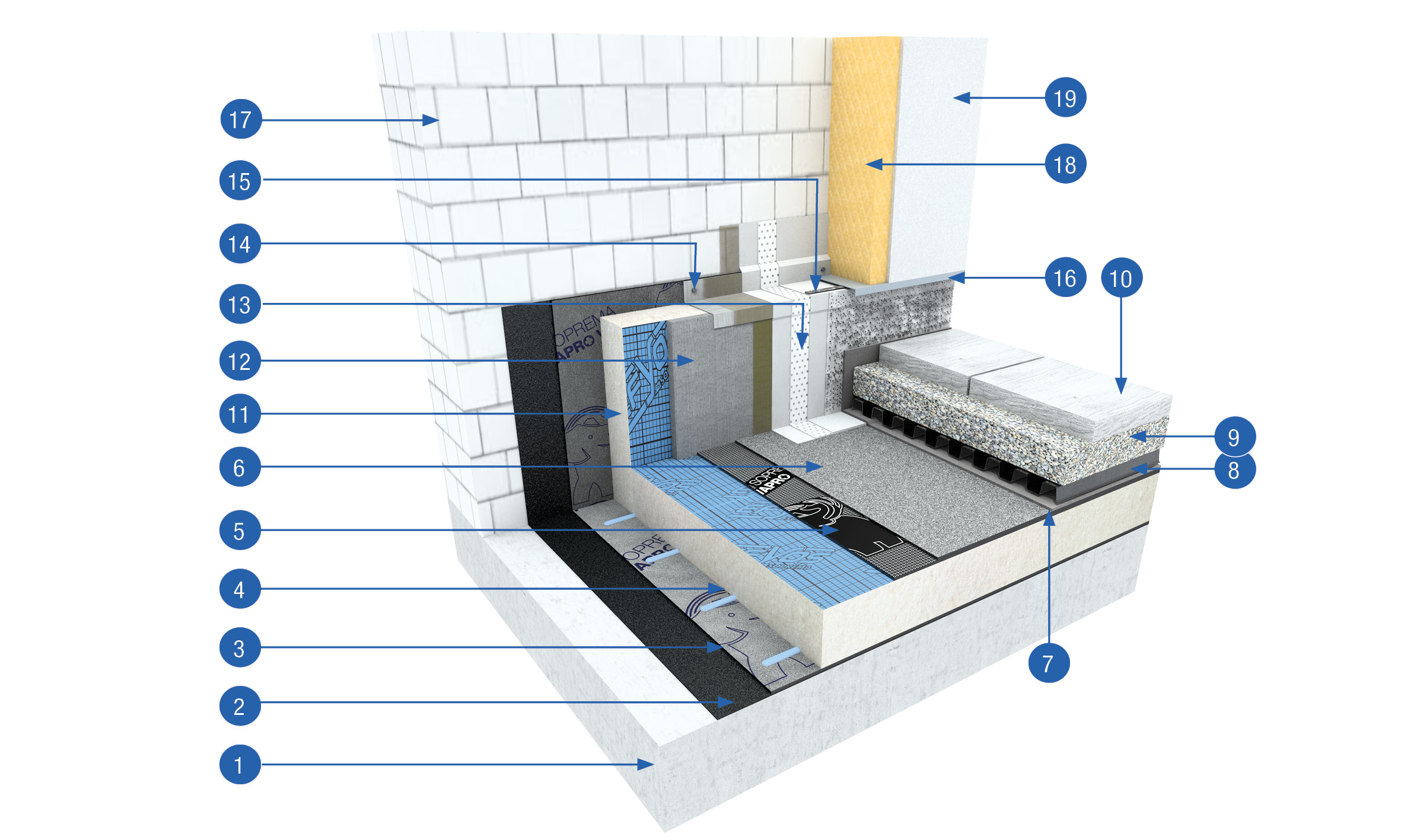

Flüssigkunststoff Sockelanschluss, WDVS, Bitumen, genutzte Dachfläche
1:
Betondecke
7:
Schutzlage
8:
Drainelement
9:
Splittbett
10:
Plattenbelag
11:EFYOS Blue A
12:ALSAN Board C, verklebt oder mech. befestigt, grundiert mit ALSAN 170 Grundierung
13:ALSAN 770 TX Abdichtungsharz mit ALSAN Fleece 110 P, mit systemintegrierter Nutzschicht
14:
Z-Profil, grundiert mit ALSAN 104 Metallgrundierung
15-19:
Kompriband // WDVS-Sockelprofil mit Tropfkante // Mauerwerk // WDVS // Putzsystem
Haben Sie Fragen zu den Details?
Nutzen Sie gern unser Kontaktformular.
Hinweis
Die dargestellten Details sind als Skizzen zu verstehen.
Die System-LVs enthalten Texte zu den vorgesehenen Detailausbildungen nebst Varianten.
Die finale Detailausbildung obliegt dem Planer unter Berücksichtigung der allgemein anerkannten Regeln der Technik.
